一、技術參數

1、測量誤差：±0.5%F.S±1字，附加冷端補償誤差≤±2℃
2、輸入類型(可選)：CU50(-50～150)、PT100（-199～600）、K（-30～999）、E（-30～700）、J（-30～900）、T（-199～400）
3、繼電器輸出(無源)觸點容量： AC220V 5A(阻性負載) 周期2～120秒可調
4、控制方式：PID、二位式（P=0）可選
5、工作電源：AC 85～242V  50/60Hz 、功耗＜3W，或其它特殊定貨
6、儀表工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

二、儀表面板介紹

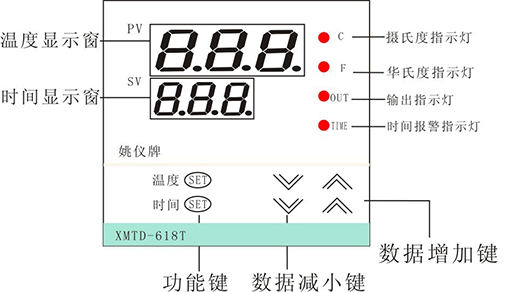

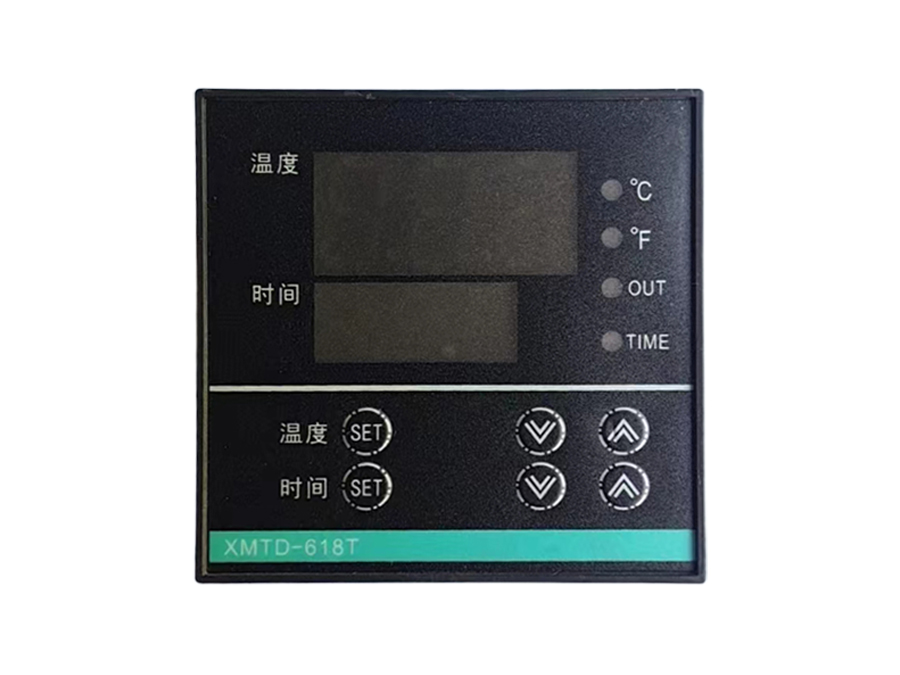

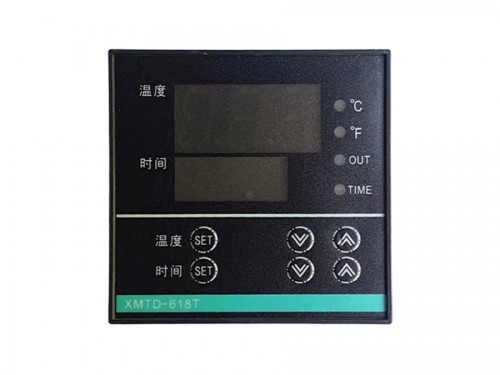

1、儀表面板（參考）

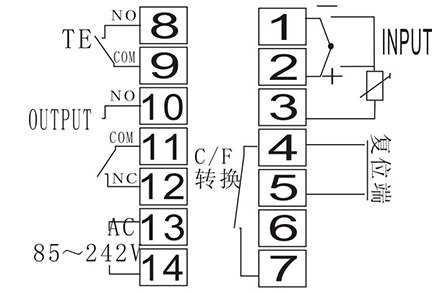

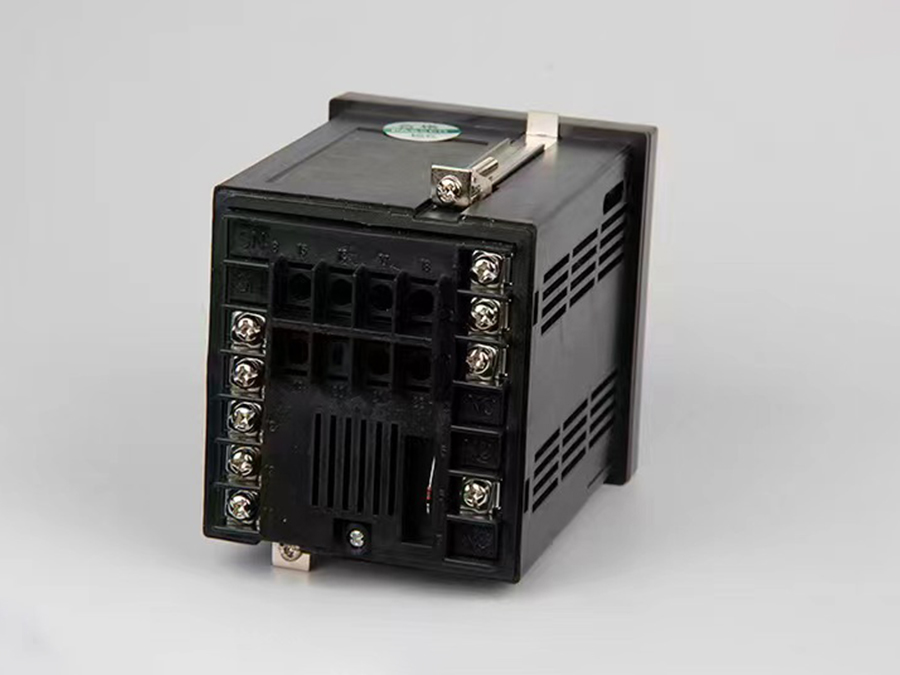

2、儀表接線（參考）

★儀表具體接線以儀表外殼上接線圖為準

三、內部參數及流程圖

表3-1

提示符		名稱	設定范圍	說明	出廠值
1		誤差修正	-50~50	測量值有誤差時可以通過此項值加或減修正	0.0
2		比例帶	0～99.9～200	其決定了系統比例增益的大小，越大，比例的作用越小,過沖越小, 但太大會增加升溫時間；設置=0，儀表轉為二位式控制狀態	15.0
3		積分時間	0～999	設定積分時間，以解除比例控制所發生之殘余偏差,太大會延緩系統達到平衡的時間,太小會產生波動。	240
4		微分時間	0～200	設定微分時間，以防止輸出的波動, 提高控制的穩定性。	30
5		控制周期	2～ 120S	出廠時SSR為2秒；繼電器為10秒	10
6		主控回差	0.1～50.0	只有在二位式控制時(P=0)才有意義	1.0
7		自整定參數	/	—關閉自整定功能；—開啟自整定功能，選擇后只對儀表在該工作狀況下進行一次自整定后，即自動改回
8		時間功能選擇	1～3 （計時控制端接通）	1：達到溫度值開始計時，計時時間到達后報警繼電器輸出，儀表繼續加熱； 2：達到溫度值開始計時，計時時間到達后報警繼電器輸出，儀表停止加熱； 3：常規溫控（無報警）＋時間繼電器功能： 上電計時，時間到后報警繼電器吸合。 時間功能修改后，重新上電后起作用	1
9		計時單位選擇	0～1	0：單位為秒（S） 1：單位為分（Min）	0
10		電子鎖	0～50	當 =0時，可修改所有參數；當 =1時，只能修改溫度設定值；當 ＞1時，不能修改所有參數	0
11		輸入類型	－	CU50（）、PT100（）、K（）、E（）、J（）、T（）；
12		量程下限	起點到	設定值輸入的下限值，不影響顯示范圍	0
13		量程上限	到滿量程	設定值輸入的上限值，不影響顯示范圍	400

四、儀表操作

1、按照接線圖接入電源、傳感器及控制回路后通電，儀表開始自檢，此過程持續1S。
2、儀表進行完自檢后，即進入正常測控狀態，上排PV窗口顯示測量值，下排SV窗口顯示設定值。
3、溫度設定：按溫度設定鍵（SET）3秒進入溫度設置狀態，溫度顯示窗顯示溫度設定值閃爍，此時直接按▲或▼鍵修改，長按可實現數據快速加或減，修改完成后按溫度設定鍵保存退出或無任何操作狀態下約10秒后自動保存退出。
4、時間設定：按時間設定鍵（SET）3秒進入時間設置狀態，時間顯示窗顯示倒計時時間設定值閃爍，此時直接按▲或▼鍵修改，長按可實現數據快速加或減，修改完成后按時間設定鍵退出或無任何操作狀態下約15秒后自動保存退出
5、控制說明：當溫度測量值＜溫度設定值時，繼電器吸合，有輸出；溫度測量值＞當溫度設定值，繼電器斷開，無輸出。
儀表正確接線后短接4、5端子可實現儀表計時功能，在任意時刻斷開4、5計時控制端，計時恢復到初始狀態；接通計時控制端儀表開始按設定時間倒計時運行。任意時刻短接4、6實現儀表℃/℉轉換，斷開4、6儀表顯示攝氏度；短接4、6儀表顯示華氏度。
6、內部參數設置（詳見表3－1）
按溫度SET鍵+▲鍵進入二級菜單，上排窗口顯示參數符號，下排顯示參數值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET鍵保存進入下一參數設置。不按任何鍵，10秒后自動保存退出。
7、自整定
首先設置好設定值，然后進入菜單，將回差 設為0.5～1左右，將設置為 ，此時AT燈亮，儀表進入自整定狀態，此時儀表為位式控制，經過三次上下振蕩之后，儀表確定出新的、、 等參數并保存，燈滅，儀表復位進入控制狀態。
注：①儀表整定時中途斷電，因儀表有記憶功能，下次上電會重新開始自整定。
②自整定中，如須要人為退出，將自整定參數AT設置為OFF即可退出，但整定結果無效。
