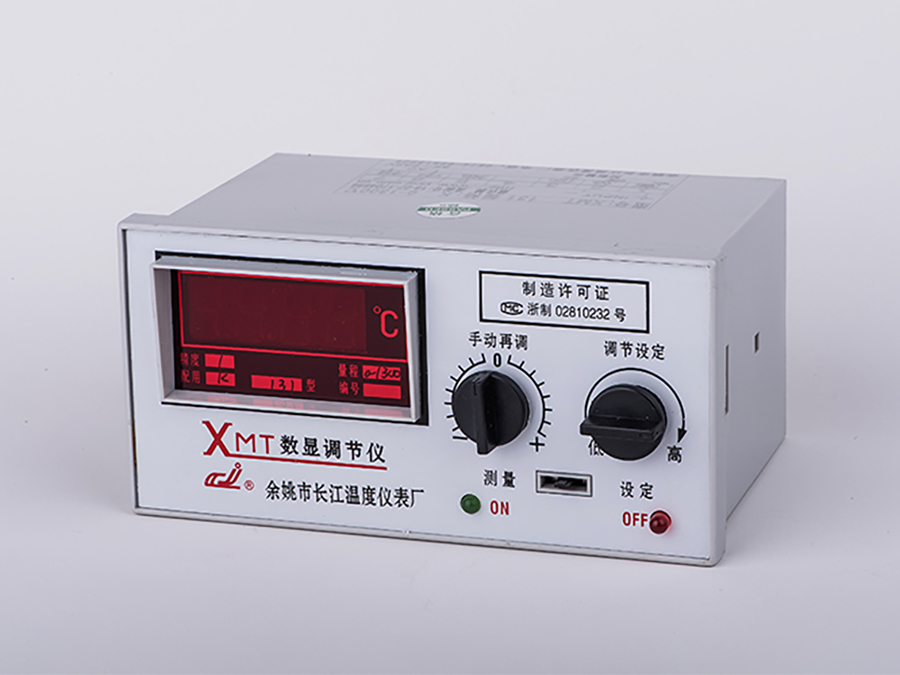

1、顯示方法：LED數碼管直接顯示被測值

2、顯示誤差：≤1.0%FS±1字

3、設定點偏差：≤1.0%FS

4、熱電偶冷端補償：0～50℃內誤差＜2℃

5、時間比例調節：比例帶1%～3%，周期：30S±10S

6、輸出觸點容量：交流220V 3A（阻性負載）

7、工作電源：85VAC～242VAC，50HZ/60HZ

8、功耗小于3W

9、工作環境：溫度0～50℃,相對濕度＜85%RH的無腐蝕性氣體場合

型號意義

XM   □    □  － □   □   □   □

        1   2        3  4  5   6

1：顯示控制方式：“T”調節儀；“Z”單顯示儀表

2：外型尺寸標號

     空：160×80×50   開孔152×76；         A：96×96×150    開孔92×92

B：60×120×150  開孔56×116；         D：72×72×110    開孔68×68

E：48×96×110    開孔44×92；            F：96×48×110    開孔92×44

G：48×48×110    開孔45×45；          H：80×160×150  開孔76×156

3：操作顯示方式

‘1’電位器設定，全量程顯示；‘2’按式數碼開關設定，全量程顯示

4：主控制方式

‘0’二位式調節；  ‘1’二位式調節（死區加大調節）控制

‘2’三位式調節；     ‘3’時間比例調節；   ‘5’固態繼電器調節

‘6’單相移相觸發調節；   ‘7’單相過零觸發調節

‘8’三相過零觸發調節；     ‘9’連續PID標準電流信號輸出

5：附加報警

‘空或0’：無報警；              ‘1’：上限觸點報警  ；        ‘2’：下限觸點報警 ；

‘3’：上、下限觸點報警；

6：輸入信號分類：

‘1’熱電偶； ‘2’熱電阻；‘3’mV信號  ；  ‘4’電阻信號

‘5’標準電流信號；    ‘7’濕度傳感器

后綴‘D’30A大功率繼電器
